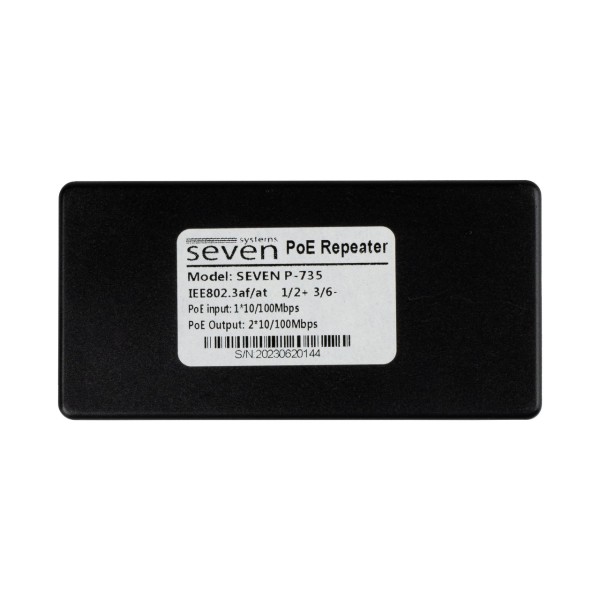

PoE репитер SEVEN P-735

PoE-репитер SEVEN P-735 предназначен для увеличения длины линии с разветвлением и возможностью подключить два PoE устройства к одному порту коммутатора.

Устройство поддерживает стандарт IEEE 802.3af/at, что позволяет питать любые совместимые IP-видеокамеры, точки доступа, VoIP-телефоны и другие устройства с максимальной мощностью до 12 Вт на устройство, суммарно 24Вт.

Устройство не требует дополнительной настройки, что значительно упрощает процесс его установки. Благодаря этому, можно быстро и легко увеличить длину линии передачи данных и питания, обеспечивая стабильную работу сетевого оборудования. Репитер SEVEN P-735 не требует дополнительного источника питания, так как питание осуществляется от входящего Ethernet-кабеля.

Принцип работы достаточно прост: PoE- репитер SEVEN P-735 принимает питание и данные от PoE-коммутатора, а затем передает их, тем самым обеспечивая увеличение расстояния. Тем не менее, технология имеет одно ограничение — длина одного кабельного сегмента не должна превышать 100 метров. Однако, если в коммутаторе включен режим Extend, увеличение расстояния передачи данных и питания может производится на расстояние значительно больше — до 250 метров.

Но если вы не хотите переключать весь коммутатор в Extend или вам требуется полная скорость порта, то SEVEN P-735 позволит увеличить дальность работы необходимых портов, без необходимости включать этот режим.

Компактный размер 90 x 45 x 23 мм делает устройство удобным в использовании, и легко применимым в местах, где требуется гибкость и надёжность.

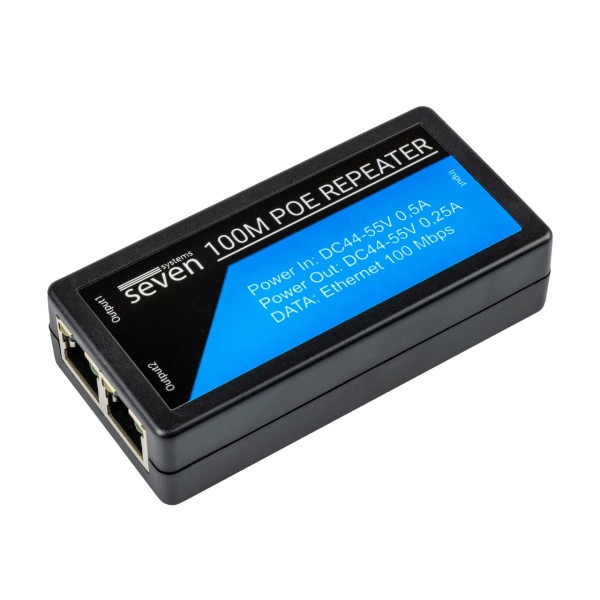

PoE репитер SEVEN P-735 имеет 2 выхода и обеспечивает подключение до двух устройств на 1 PoE-порт коммутатора.

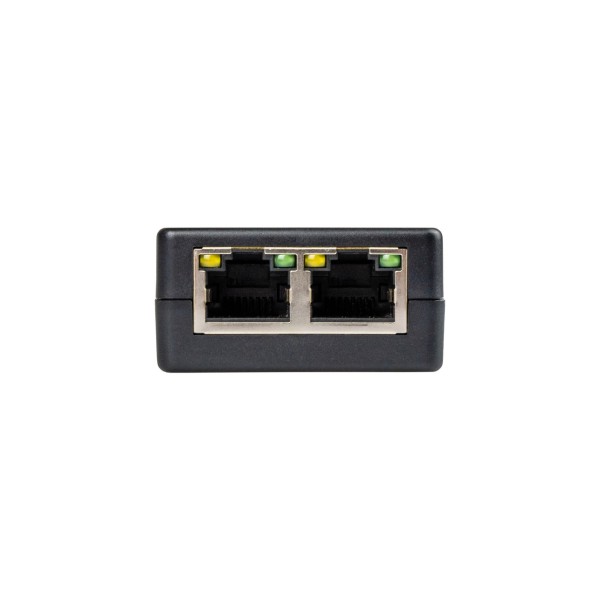

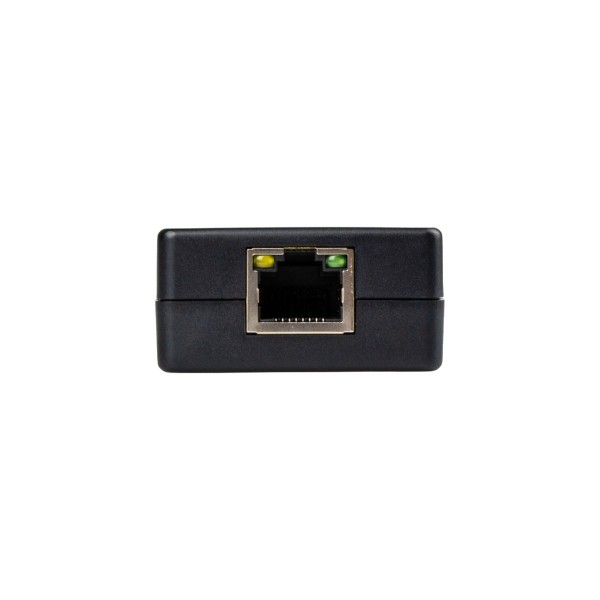

SEVEN P-735 оснащен одним входящим портом Input. Он подключается к источнику питания, например, сетевому коммутатору с поддержкой PoE. Два исходящих порта Output подключаются к потребителяю, например, к сетевой камере. Репитер способен запросить у PoE коммутатора масимальную мощность в 24 Вт, и поделить ее пополам между двумя выходами по 12 Вт, чего вполне достаточно для питания IP-видеокамеры.

PoE по 2 парам

Питание передаётся по двум парам проводов Ethernet-кабеля: контакты 1, 2 «+», 3, 6 «–». Такая схема позволяет использовать кабель UTP с четырьмя жилами вместо стандартных восьми.

Это решение удобно и экономично, особенно при монтаже в уже существующих кабельных трассах или при ограниченном бюджете. Использование 4-жильного кабеля сокращает затраты на материалы и упрощает прокладку в узких или сложных участках.

Использование PoE репитера SEVEN P-735

1.     Репитер очень полезен в ситуации, когда в коммутаторе закончились свободные порты, а требуется подключить ещё одну дополнительную видеокамеру. В таком случае вам не прийдется покупать другой коммутатор с большим количеством портов, а с помощью репитера легко решить эту проблему.

2.     SEVEN P-735 окажется незаменимым в ситуации, когда после завершения монтажа и настройки системы возникает необходимость установить рядом с уже существующей камерой ещё одну — для получения другого угла обзора, но проложить дополнительный кабель от коммутатора или уже невозможно, или економически не выгодно.

3.     Если вам нужно установить две камеры в одной точке установки, например на столбе, нет необходимости прокладывать к нему два отдельных кабеля. Достаточно использовать один кабель от коммутатора до столба, а уже на столбе подключить обе камеры через репитер — это упростит монтаж и сэкономит материалы.

PoE удлинитель-разветвитель (репитер) на два потребителя (2 IP-видеокамеры).

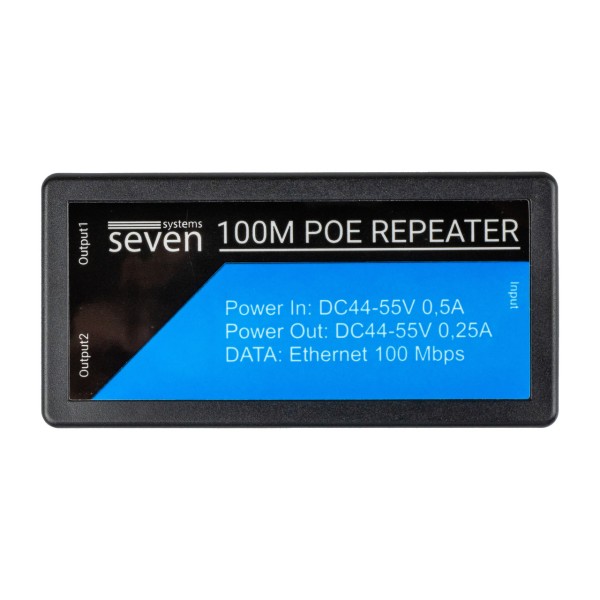

• Вход: 1 порт 100 Мбит/c 802.3af/at 48В, 0,5А до 24 Вт.
• Выход: 2 порта 100 Мбит/c 802.3af/at 48В, 0,25А до 12 Вт на каждый выход, вместе 24 Вт.
• Передача питания PoE: + 1,2 / - 3,6 - работает по двум парам UTP.
• Расстояние от PoE коммутатора до SEVEN P-735 – до 100 м.
• Расстояние от SEVEN P-735 до IP-видеокамеры – до 100 м.
• Габаритные размеры: 90 x 45 x 23 мм.

Удлинитель SEVEN P-735 - надежное и эффективное решение для увеличения длины линии передачи данных и питания по стандарту PoE. Его совместимость с различными стандартами, простота установки делают его идеальным выбором для различных условий эксплуатации. Независимо от того, требуется ли вам установить IP-камеру или другое сетевое оборудование на большом расстоянии от источника питания, SEVEN P-735 обеспечит стабильную и надежную работу вашей сети.
