Тревожная кнопка ИРТС-1

Кнопка тревоги с фиксацией и ключом, ручно-ножная, тревожная кнопка ИРТС-1 предназначена для формирования сигнала о тревоге при обнаружении опасности. Применяется с техническими средствами охранно-пожарной или охранной сигнализации, реагирующими на срабатывание извещателя, включенного в шлейф сигнализации приемно-контрольного прибора и приведенного в действие человеком, который обнаружил тревожную ситуацию или подвергся нападению.

Характеристики

• Напряжение э/питания: 12 В
• Максимальное значение силы тока, который проходит через замкнутые контакты: не более 0,03 А.
• Максимальное значение напряжения постоянного тока, которое подается на контакты: не более 60 В.
• Минимальное значение постоянного тока, который проходит через замкнутые контакты: не менее 0,1 мА.
• Минимальное значение напряжения постоянного тока, которое подается на контакты: не менее 10 В.
• Выходное электрическое сопротивление при замкнутых контактах при силе постоянного  тока 100 мА: не более 0,5 Ом.
• Выходное электрическое сопротивление при разомкнутых контактах: не менее 200 кОм.
• Сила нажатия кнопки в осевом направлении:
  • до фиксации режима "Тревога": от 5 до 10 Н (от 0,5 до 1 кгс);
  • максимальная, не приводящая к разрушению: не более 200 Н (20 кгс).
• Свободный ход кнопки срабатывания: 3+/-0,5 мм.
• Степень защиты оболочки: IP30 по ГОСТ 14254.
• Материал: пластик.
• Цвет: белый.
• Размеры: 82 х 82 х 27 мм.

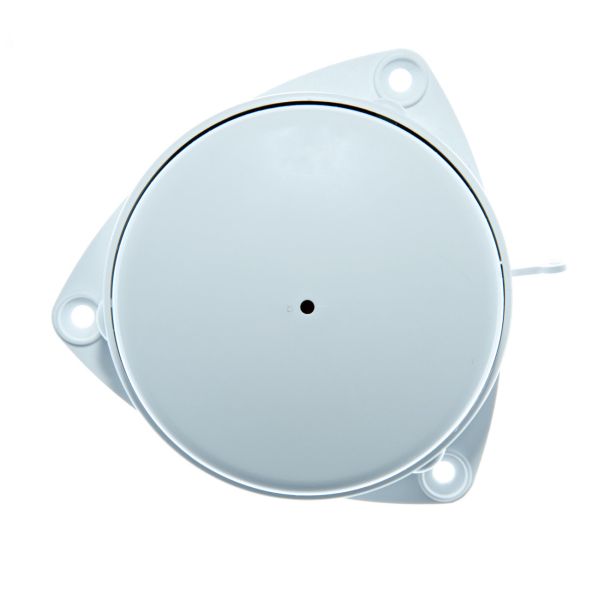

Извещатель имеет пластмассовый корпус, состоящий из основания и подпружиненной кнопки. В центре кнопки находится цилиндрическое отверстие для контроля положения толкателя. По краям основания расположены три отверстия с пломбировочными чашками для крепления извещателя на объекте. С обратной стороны основания имеется клеммник винтовой для подключения извещателя в шлейф тревожной сигнализации, работающей на разрыв.

В дежурном режиме контакты клеммника нормально замкнуты. При нажатии на кнопку рукой/ногой происходит размыкание контактов, извещатель переходит в режим "Тревога".

Для возвращения извещателя в дежурный режим, необходимо вставить спецключ в технологическое отверстие в основании, до упора. После этого толкатель будет виден в центральном отверстии кнопки. Отверстие для ключа опечатывается пломбой-наклейкой из комплекта поставки извещателя.

Контроль состояния извещателя производится по положению красного толкателя в центральном отверстии кнопки: если торец толкателя виден, значит извещатель находится в дежурном режиме, если не виден - в режиме "Тревога".
