ІЧ-бар'єр Lightwell LBX-250 AF з режимом «антитуман»

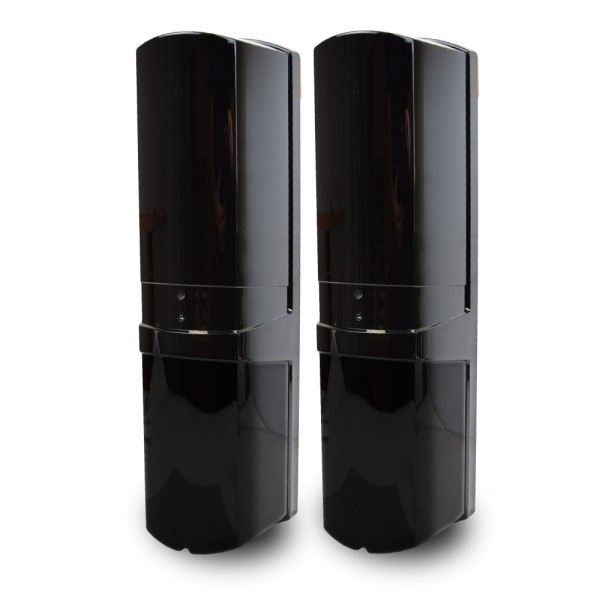

Активний інфрачервоний двопроменевий бар'єр LBX-250 AF з режимом «антитуман».

ПРИЗНАЧЕННЯ

Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.

ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРА LBX-250 AF

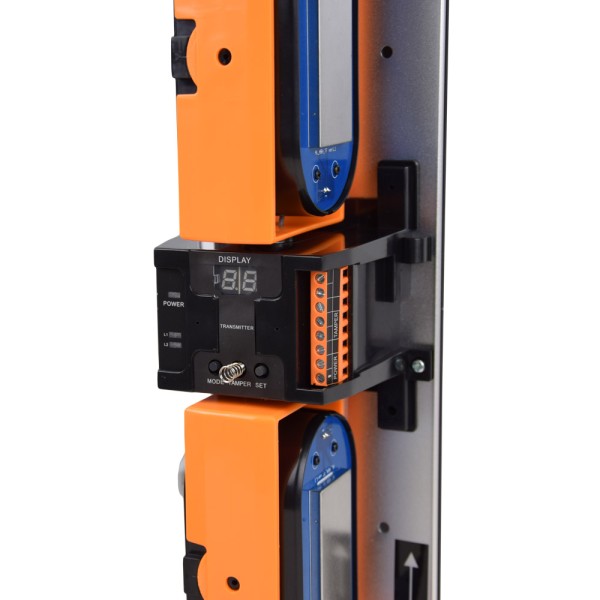

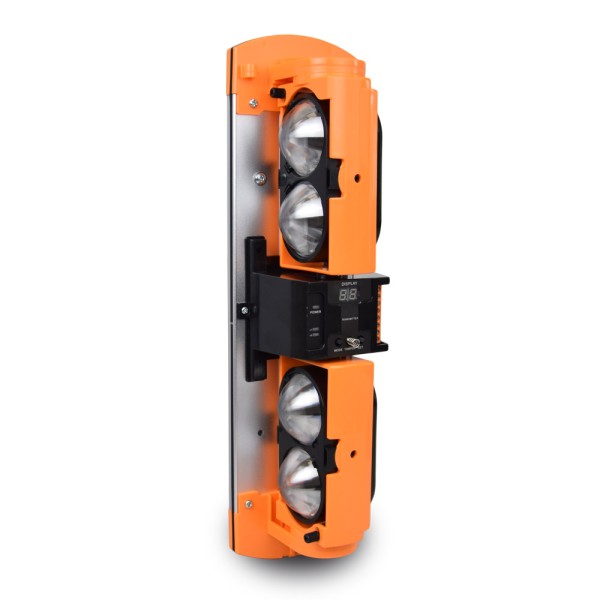

Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації.

Режим «антитуман» зменшує чутливість пристрою, дозволяючи скоротити кількість хибних спрацювань ІЧ-бар'єра у несприятливих погодних умовах.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Тип датчика: дротовий

Кількість інфрачервоних променів: 4

Довжина ІЧ-променя на вулиці: 250м

Довжина ІЧ-променя в приміщенні: 750м

Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)

Вертикальний кут налаштування променя: 20 градусів (± 10 градусів)

Налаштування чутливості: 50ms, 100ms, 300ms, 700ms

Кількість адрес: 4

Тампер: NC

Виходи реле: NC/CO/COM

Живлення: DC 12 В / AC 24 В

Споживання: 350mA max

Ступінь захисту: IP65

Діапазон температур: - 25°C... 55°C

Розміри: 105х395х100мм

Вага: 2200г

ВСТАНОВЛЕННЯ ІЧ-БАР'ЄРА

1. Виберіть необхідне місце для встановлення бар'єра.
2. Переконайтеся, що передавальна частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при увімкненому живленні Ч-бар'єр знаходиться в режимі «ОХОРОНА». Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим «ТРИВОГА».

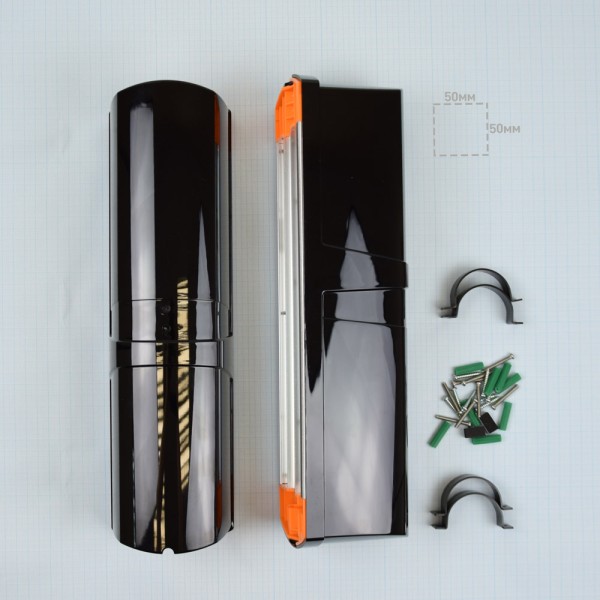

3. Переконавшись, що приймач і передавач спрямовані правильно, закріпіть обидві частини бар'єра за допомогою шурупів і кріпильних елементів.
