ІЧ-бар'єр Lightwell LBW-60-10/2 tower

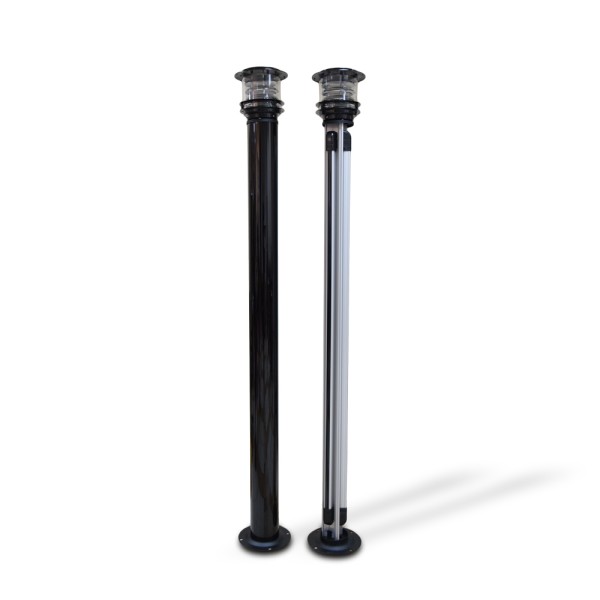

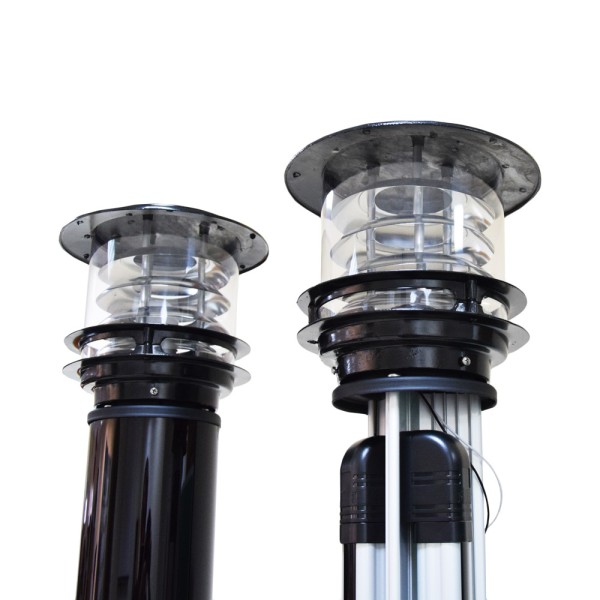

Прихований активний інфрачервоний 10-променевий бар'єр LBW-60-10/2 tower в корпусі ліхтаря.

Бренд: Lightwell

Особливості

• Маскуючий корпус підвищує ефективність системи охорони периметра. Порушник не може визначити висоту встановлення сповіщувачів, їх кількість і напрямок променів.
• Можливість встановити:
  • 4 датчики (2 датчики на 90° і 2 датчики на 180°)
  • надбудову для встановлення світильників
  • надбудову для встановлення відеокамери
• Можливість укомплектувати кронштейнами для заливання в бетон, а також додатковими бічними кронштейнами висотою 0.7 м

Призначення

Призначений для виявлення порушника на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт і для захисту периметрів.

Принцип роботи ІЧ-бар'єру LBW-60-10/2 tower

Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, які беруть їх. Якщо хоча б два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації.

Технічні характеристики

• Тип датчика: дротовий
• Кількість інфрачервоних променів: 10
• Довжина ІЧ-променя: 60 м
• Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
• Вертикальний кут налаштування світла: нерегульований
• Швидкість відгуку: 40 мc
• Тампер: NC
• Виходи реле: NC/NO/COM (30V/1A)
• Живлення: DC 11-18 В
• Споживання: 150 мA max
• Ступінь захисту: IP65
• Діапазон температур: -25°C...+55°C
• Розміри корпусу:
  • висота: 2000 см
  • діаметр: 20 см

Встановлення ІЧ-бар'єр

1. Виберіть необхідне місце для встановлення бар'єру.
2. Переконайтеся, що передаюча частина знаходиться навпроти приймальної, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при ввімкненому живленні ІЧ-бар'єр знаходиться в режимі «ОХОРОНА». Якщо ж діоди не налаштовані навпроти один одного, бар'єр перейде в режим «ТРИВОГА».
3. Переконавшись, що приймач і передавач спрямовані правильно, закріпіть обидві частини бар'єру за допомогою шурупів і кріпильних елементів.
